Re: Raspberry Pi 3 B+でLチカ - ヒロ＠出先

2018/07/25 (Wed) 16:57:42

私は次にPi3に接続すべくCNC3020（NCルータ）を入手中です。今年中にケース加工にまでこぎつけるかどうか・・・というところです。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠帰省中

2018/08/04 (Sat) 01:36:12

CNC3020がALIEXPRESSから届きましたが、やっぱりかな～という品質でがっかり。本体はまだ大丈夫だったけど、コントローラが壊れていました。
　開封したところ中からコロコロと音がします。こりゃヤバイと蓋をあけたところ、空冷ファンの羽根が脱落しているのとスイッチング電源が転がっています。電源はまともに固定されてなかった様子。でも、ファンが取れているのに疑問があったのと、電源が変形していたので念のため蓋をあけてみたら、なんとインダクターが脱落。それもコイルが切れている・・・。コイルの周辺の抵抗もリード線が切れていました。とてつもない衝撃が加わったのかもです。さっそく、クレームいれましたがどうなることやらです。せっかく夏休みに遊ぼうと思っていたのにがっかりです。

Re: Raspberry Pi 3 B+でLチカ - AYOR

2018/08/04 (Sat) 13:28:53

$426.50 のですか？　出品者によって、大分値段の差が大きいのですが...

Re: Raspberry Pi 3 B+でLチカ - 福島の球使い

2018/08/04 (Sat) 13:43:55

よい返事がくるといいですね．．以前私が傷物をつかま
された時は，”税関でのチェックで傷付いたのでしょ
う”と言われたことがあります．最終的には，送り返し
て代金かえしてもらいましたが，送料を考えると，捨て
るのと値段的にはトントンでした．．

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠帰省中

2018/08/04 (Sat) 20:10:14

私が買ったのは626USDでした。折角なので800Wのスピンドルモータにしています。おかげでモータがかなり大きいのと、コントローラも写真のものより大きいです。300Wのものなら448USDでした。でも、、配送料が199USDかかりました。それに関税も若干必要です。
でもAMAZONで買うよりは安いようです。

で、クレームは出していますが平行して自前で修理しました。破損した抵抗を交換し、コイルは0.5Tを巻き戻して再度付け直したら動き出しました。
　それでも何がおこるかわからないので、交換してもらえるならしてもらうつもりです。

　それにしても、内部をみるとやっつけ仕事感が満載。つっこみどころだらけです。また、HPにでもUPしたいと思います。

＃今日は淀川花火・・・人人人・・・・です。

Re: Raspberry Pi 3 B+でLチカ - kkumax

2018/08/14 (Tue) 11:50:23

http://middleriver.chagasi.com/electronics/dxf2gcode.html　自分はLinuxがデスクトップで
シャシーはQCADで書くからこちらが使えそうです。

Re: Raspberry Pi 3 B+でLチカ - ヒロ

2018/08/14 (Tue) 23:17:20

私はWINDOWS環境ですが、CADについてはJW_CADは多機能すぎて、AR_CADの方が使いやすいのでは？と思っていろいろ試している状況です。

Re: Raspberry Pi 3 B+でLチカ - kobayashi

2018/08/15 (Wed) 00:46:18

多機能というよりも、JW_CADのくせが強くて使いにくいんです。
入門用の書籍を購入しないとわからないと思いますよ。

AR_CADの愛用者ですが、良いソフトですよ。
すごく分かりやすいソフトです。
機能もJW_CADと同じくらい多機能です。

Re: Raspberry Pi 3 B+でLチカ - ヒロ

2018/08/15 (Wed) 05:43:11

操作性についてはCADを触るのは初めてなので、こんなもんかなあ～と思っていましたが、やっぱり癖強いんですね。丸と四角程度しか描かないのですが、それでも簡単な方がいいです。

Re: Raspberry Pi 3 B+でLチカ - Fur

2018/08/15 (Wed) 10:43:21

ヒロさん、
Aliで不良品や不足は私も何度か(も？)経験しています。
もしすでにdisputeでのやりとりをされていたら読み飛ばしてください。

メッセージでのクレーム対応だと、殆どの場合、即発送したとか最長60日かかるのでもう少し待て、とか蕎麦屋の出前的返事で、油断すると取引期限を過ぎて、disputeすら出来なくなってしまいます。

5年営業かつ99%高評価とか、余程信頼度の高いセラーでもない限り、ヒロさんのように自分で直せる方は、disputeして相当額を返金してもらう方が余計な手間暇ストレスがかからなくて良いと思います。
妥当な主張と金額であればAli側で判断してすぐに返金してもらえます。

釈迦に説法とは思いましたが、一応ご参考まで。

なんだかんだ言いながらも便利に使わせてもらっているAliなのですが、皆さんのAli Hints&Tipsのようなものがあればお聞かせ頂けるとありがたいです。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠出先

2018/08/15 (Wed) 12:09:32

さっそくdisputeしました（笑）。
ついつい日本の通販のように良品が送られてくるのが当たり前のような感覚でしたが、世界の常識ではないようですね。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠夏休み

2018/08/15 (Wed) 21:51:32

早速実家に帰ったときに試し切りです。
結局
AR_CAD → NCVC → MACH3
の構成でつかっています。
で、アクリル板で練習していますが、切り口が汚いな～
と思っていたらスピンドルの回転が逆だったり、
切削速度を遅くしたらアクリルが溶ける溶ける・・
さらにエンドミルに飴のようにアクリルがへばりついて・・
まだまだ修行が続きます（笑）

Re: Raspberry Pi 3 B+でLチカ - kobayashi

2018/08/16 (Thu) 06:46:47

エンドミルのカタログに切削条件の表と計算式がのっているはずなので
確認してみてください

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠夏休み

2018/08/17 (Fri) 18:00:24

とりあえずアクリルは切削油をつかうと綺麗に削れることを確認して、とりあえずペンディングです。

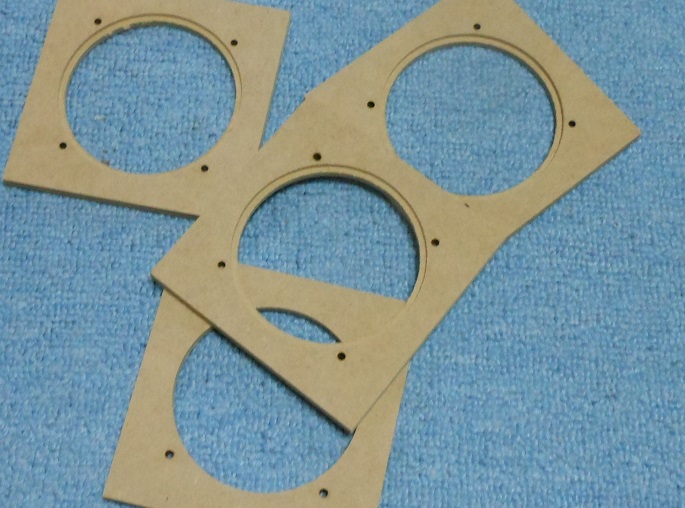

　夏休みの工作で１００均でかってきた100×100mのMDFに秋月スピーカの穴をあけて小型のエンクロージャーを製作中です。SPの落とし込み穴が簡単に加工できるので、一人で感動しています（笑

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠帰省中

2018/08/19 (Sun) 11:38:15

夏休みの工作中~。
超いい加減設計の超小型のバックロードホーンを製作中です。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠帰省中

2018/08/20 (Mon) 10:41:46

こんな感じで完成です。
夏休みの工作でした。

Re: Raspberry Pi 3 B+でLチカ - Fur

2018/08/29 (Wed) 09:56:23

ヒロさん、
便利な道具があると創作意欲が湧きますよね。
私もNCルーター欲しいのですが、財布やら置き場所やらでなかなか。

Aliのdisputeは上手く行きましたか？
ちょうど私もdisputeしていたのですが無事返金されました、パーツ1個分なんで微々たる物ですが(笑

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠出先

2018/08/29 (Wed) 14:24:38

結局のところAliについては
１．壊れていたスイッチング電源を再送
２．不足しているソフト（CD)はemail送付
となりましたが、どちらもまだ受け取っていない状況です。
まあ、いまのところ不具合ないので、最悪こなくても・・・
ってな感じです。

NCについては、こんな面白いものなんで早く導入しなかったんだ、って感じです。置き場は確かに困りますが・・・・・。専用の工作部屋（部屋でなくとおもスペース）が欲しいですね。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠出先

2018/09/11 (Tue) 17:05:03

Aliから代替のSW電源がとどきました。あわせて、不足していたCDも入っていました。これで、一応取引は完了です。あ、まだSW電源が動くかどうかを確認しなくっちゃ！です。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠出先

2018/09/11 (Tue) 17:17:51

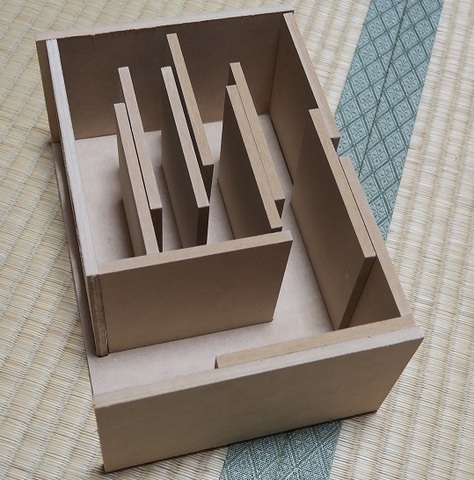

ALTECの小型スピーカ用のBLHを作ってみました。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠出先

2018/09/11 (Tue) 17:20:29

かなり元気になりますね。やはりBLHは効率がいいです。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠出先

2018/09/11 (Tue) 17:24:00

でも、MDFを切削するとき大量の細かい切りくずが発生して掃除が大変です。はやく集塵装置をつくらなくっちゃ！ってな感じです。

Re: Raspberry Pi 3 B+でLチカ - Hおじさん

2018/09/12 (Wed) 12:57:14

ええなあー！
見ていたら、ボクも欲しくなってしまいました。
困ったなー。そろそろ終活もしないといけないのに、これ以上モノが増えると……
アルミ加工には、300wではパワー不足なんでしょうかね？
最近アルミ加工がおっくうになって、途中で止まっているプロジェクトが多数あったりします。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠出先

2018/09/12 (Wed) 20:18:12

300Wだと回転数がすこし低いだけで、切削速度を遅くすればOKなので大丈夫では？
　わたしはボール盤をすててしまってから、ケース加工が億劫になっていましたが、CNC導入を機にいっきに進みそうです。

Re: Raspberry Pi 3 B+でLチカ - Fur

2018/09/16 (Sun) 18:54:56

Aliの取引無事終了との事、ヒロさんが直した方がより高品質になっているんじゃないかという気もしますが、ちゃんと物が送られてきて良かったですね。100円ショップ商品で作った切り屑回収システムも参考になります。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠出先

2018/09/17 (Mon) 02:57:06

最大の懸案であるＣＮＣの定盤を改造中です。
なんせアルミの押し出し成形品の板の凸凹が酷いのと、今回わかりましたが全体のフレームが1mm以上ねじれて組みあがっているのでその修正と、定盤を12mm厚のアルミ合金（A5052)に変更する作業を進めています。
　100個以上のM6タップ作業が結構手間がかかります・・。なんせ手元の電動ドライバが非力で何度もタップを正逆回転させないといけないのと、すぐにモータが過熱してしまってパワーダウンです。かといって、手動でタップ切りをするには大変なので、だましだまし使っています。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠出先

2018/09/17 (Mon) 09:03:29

オリジナルの定盤はアルミ押し出し品が２枚使われていますが、その２枚の上面側で合わせるとぴったりあわずに、中央部が大きくくぼんでいます。すなわち平面がでていない・・・。このためアルミ板などを置くと、曲げた状態で固定することになります。
　成形品の精度ってふつうはそんなに悪いものじゃないのだけど・・・・。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠出先

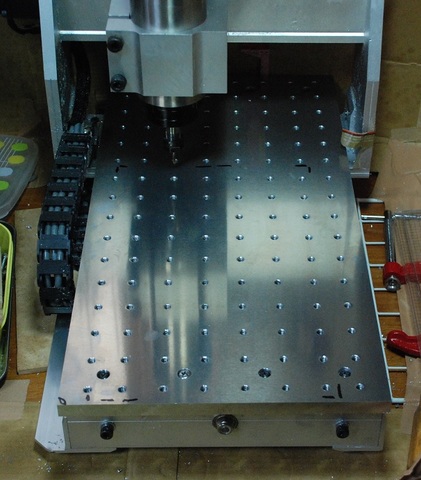

2018/09/17 (Mon) 09:11:27

交換した定盤です。オリジナルの寸法が４４０×２４０ｍｍに対して４８０×２４０ｍｍとすこし長くしています。これは、端っこの部分についてはCクランプで固定できるようにしたかったのと、もともと切削可能範囲が一部定盤をはみ出るので、それをカバーするためです。小型の３００Wモータなら定盤内に切削可能範囲が収まったのかもしれませんが、８００Wのモータはおそらく直径が大きくて、範囲内に収まらなかったのでしょう。
　というか、おそらく３００Wの場合でもそうですが、切削可能範囲が定盤の中央部でないあたりが、問題といえば問題ですが・・・構造上はしかたないかな・・・安価ですからね。
　この定盤の剛性ですが中央部と強く押して場合のたわみで２０～３０ｕｍ。また切削範囲での平坦性もおよそ100um以内を確保できたようです。これで、アルミパネルも心配なく削れそうです。

Re: Raspberry Pi 3 B+でLチカ - ヒロ＠出先

2018/09/24 (Mon) 21:11:08

３連休のおしまいは秋月小型スピーカ用のバスレフタイプのエンクロージャを製作しました。CNCを導入して、小型SPの製作がすこしマイブームです。
