New DAI for DF1706 再製作?

1:ヒロ :

2022/09/03 (Sat) 08:39:48

表題の基板(ただしDF1706はありません)を再製作希望の方おられますか?たまにDF1706はあるので、基板製作できませんか、という問い合わせがあるのですが・・・。一定の数(少なくとも5枚)があれば、再製作できるかな~と思っています。
2:小型なPC好き :

2022/09/03 (Sat) 10:15:30

藤原さん、お世話になります。
再製作希望致します。
DF1706の新品が入手出来ました。今のところまだ
3個残っています。
宜しくお願い致します。
3:惠 宏敏:

2022/09/07 (Wed) 11:46:23

再制作希望します。
よろしくお願いします。
4:たいせー :

2022/09/10 (Sat) 16:47:21

ヒロさん、いつもありがとうございます。

DF1706の再制作お願いしたいです!
5:hiromegumi:

2022/09/10 (Sat) 21:03:50

fujiwara様

DAC等の製作に関してお伺いします。
当方は初心者ですのでよろしくお願いします。

1.「DAC1704基板」は、先ず1枚を作成し2パラ(ステレオ)でテストしたいと思います。
 ① マニュアルのIV変換回路を参考にしたいと思いますが、
   使用するオペアンプはNJM5534でいいですか。

 ② 「お気楽」さんの 「Simple IV & Diff. amp 基板」を改造して使えますか。
   改造して使える場合は、その方法を簡単で結構ですので教えてください。

 ③ 2枚の基板を作成し2パラ差動(モノラル)で使う場合は、
   IV変換差動合成基板として「Simple IV & Diff. amp基板」や、
   「ディスクリ IV 変換差動合成基板」を使うとよろしいでしょうか。

2.「DAC4497-2.1基板」については、「DAC1704基板」同様、
   IV変換差動合成基板として「Simple IV & Diff. amp基板」や、
  「ディスクリ IV 変換差動合成基板」を使うとよろしいでしょうか。

よろしくお願いします。
6:hiromegumi:

2022/09/17 (Sat) 22:10:24

5枚程度の要求があればとのお話でしたが、
そろそろ何とかなりそうにも思いますが、
どうなんでしょうか。
7:ヒロ@なんとか帰阪 :

2022/09/18 (Sun) 22:43:59

小生もDF1706が手持ちで3個ほどありましたので、製作予定です。ただ、それだけつくるわけにはいかないので、他の基板をつくるときにあわせて面付けしようと思っています。
8:小型なPC好き :

2022/12/07 (Wed) 23:20:24

ヒロ様、今晩は、お世話になります。
New DAI for DF1706 再製作はいつ頃になりますか
Renew DAC1704を一緒に注文したいもので
予約は可能でしょうか
9:ヒロ :

2022/12/08 (Thu) 07:02:58

現在進行中のアンプ類(MOSリレーアッテネータ、パワーアンプなど)の基板設計が終わったらまとめて製作にかかる予定です。基板発注後であれば予約も可ですが、現時点では決まったものがなにもないので予約は受け付けることはできません。
10:小型なPC好き :

2022/12/08 (Thu) 15:10:29

言葉足らずですいません。
Renew DAC1704の在庫が心配だったので
そちらを確保したくて予約の確認を入れました。
11:ヒロ :

2022/12/08 (Thu) 21:39:40

予約ではなく取り置きという意味ですね。取り置きは、忘れる可能性が高いので基本的には不可です。ちなみにRenewDAC1704の在庫は7枚でした。ほとんど在庫動きませんが・・・。
12:ヒロ :

2023/01/19 (Thu) 19:30:12

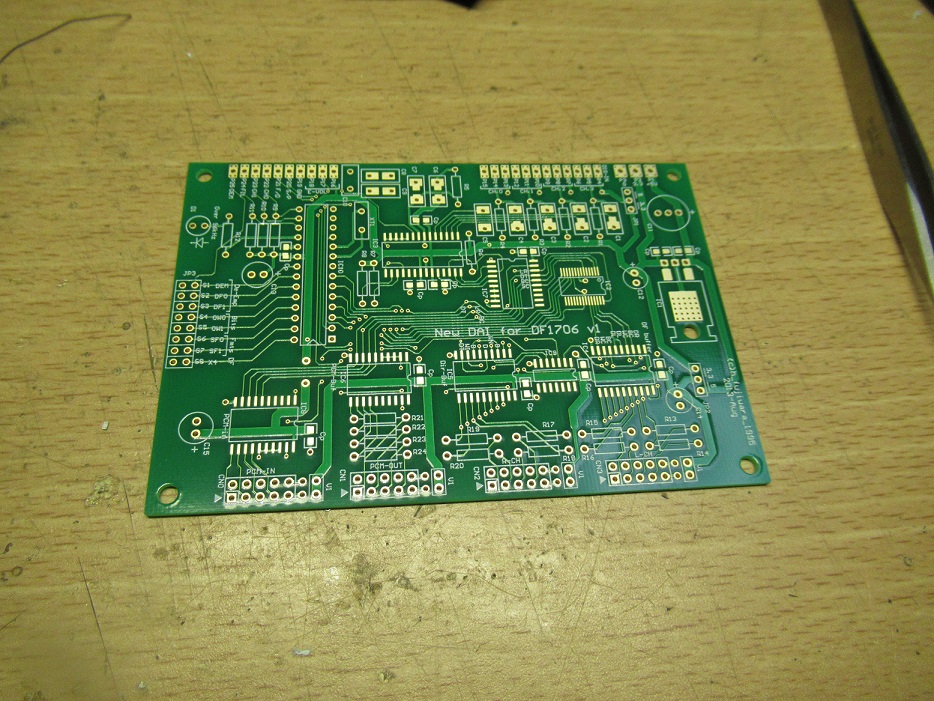

https://bbs6.fc2.com//bbs/img/_410600/410522/full/410522_1674124212.jpg New DAI for DF1706の基板ができてきました。
来週に(最終の)リリース予定です。
・基板+主要部品(DF1706含む) ・・ 2,3セット
・基板+主要部品(DF1706なし)
・基板+PIC
くらいの組み合わせにしようかと思っています。
13:たご :

2023/01/19 (Thu) 23:59:40

DF1706の在庫があればいいのですが。。。DF1704は持ってるのですがボリュームが使えず悩みどころです。
14:toming :

2023/01/24 (Tue) 16:57:46

DF1706を1個持っていますのでNEW DAI for DF1706の基板+主要部品(DF1706なし)を注文したいのですが?
15:ヒロ :

2023/01/24 (Tue) 17:29:27

そろそろDFDF1706無しバージョンをリリースします。DF1706の在庫は勘違いしていて、手元に1個しかなかったのでDF1706有はリリースなしです(自分用に)。
16:たご :

2023/01/24 (Tue) 20:05:09

DF1704を使うと電源電圧5Vとシステムクロックの制約くらいですかね?悩みますわぁ。
17:ヒロ :

2023/01/24 (Tue) 20:38:48

DF1704とDF1706ってピンコンパチだったかな?と思って確認したらコンパチですね。DF1706のx4の端子はDF1704ではNCなので、電圧さえ入れ替えれば動きそうです。DF1704の手持ちがあるので活用できそうです。
18:ヒロ :

2023/01/24 (Tue) 23:21:40

で、早速DF1704を搭載してみましたが、
5V給電にして動作しました。これで手持ちの
DF1704も使えそうです。DAC1860などのマルチ
ビット用に好適かもです。
http://www.easyaudiokit.com/bekkan2023/df1704/df1704.html
19:たご :

2023/01/25 (Wed) 09:51:12

記事拝見いたしました。ちょっとの改造でイケるんですねぇ。NOSにも出来るし夢は広がるマルチビット(笑)
74LVCってホント万能だなぁ。
20:ヒロ :

2023/01/25 (Wed) 10:40:36

LVCは3.3V使用が前提になっていますが、高速で、駆動力もあって5Vトレラントなので使いやすいですね。5Vトレラントだと74VHCなんかもいいのですが、すこしラインアップが少ない感じです(まあ、特殊なロジックはほとんど使いませんが)。ただLVCが高速で駆動力があるということは、裏返せばノイズが出やすいということですが・・・。
21:たご :

2023/01/27 (Fri) 20:18:43

>DF1704を使うと電源電圧5Vとシステムクロックの制約くらいですかね?
以前DF1704はOPENでいいのに1706は電位を固定しないとマトモに動かずプルアップ/ダウン抵抗が内蔵されてるのは気づいていたので、書いておけばよかったなあ~。
Renew Simple DAI for CS8416みたいに周波数インジケータがあるとうれしいかなと思いました。
22:ヒロ :

2023/01/28 (Sat) 00:54:17

周波数計測は内部でしているので、どの端子にその計測情報を出力するか、ですね。
いっそのこと基板端子はすべて再定義するのがいいのかもしれません。入力切替はプッシュスイッチでシーケンシャルに切り替えられるようにして、選択された入力と周波数、そしてボリューム値をsmall-LED4あるいはLCDに表示するとかです。
 となると8kW,8MHzのPIC16F886では厳しいなあ~。
