DIV5142 2way の電子ボリューム - shinnari
2023/09/15 (Fri) 12:54:03
お世話になっております。
DIV5142 2way のPCM出力をDAC4493PA2枚に入力する構成で、VRを操作するとLCDの表示はmuteから0dbまで変化するのにパワーアンプ出力はmaxで変化しません。DAC4493PA側の電子ボリュームはVDDとCTをショートしています。DIV5142のpicをリセットしても状況は変わりません。どのような原因が考えられるでしょうか?ご教示いただければ幸甚です。
Re: DIV5142 2way の電子ボリューム - ヒロ
2023/09/15 (Fri) 14:31:29
一度DIV5142側の音量制御をVRからSWに変更して、コンソールSWで音量変更を試みてください。それでもダメならPICとPCM5142間の通信ができていないように思います。
Re: DIV5142 2way の電子ボリューム - shinnari
2023/09/15 (Fri) 21:14:58
早速ご回答いただきありがとうございます。SWでやってみましたが、状況は同じで表示は変わるが音量は変わりません。とりあえずアースが共通なので、VRの2ピンの電圧を2枚のDAC4493PAのVR post1 に分配してみようかと考えています。改造前に4wayで使っていたときは電子ボリュームとして正常に動作していたので基盤のハンダづけ不良などとは考えにくいのですが、如何でしょうか?
Re: DIV5142 2way の電子ボリューム - ヒロ
2023/09/15 (Fri) 22:27:23
おそらくPICとPCM5142間での通信がまったくできていない状態と思いますが、念のためカットオフ周波数の変更が作用しているかわかりますか（実際に音出ししないとわかりませんが・・・）。
Re: DIV5142 2way の電子ボリューム - shinnari
2023/09/15 (Fri) 23:01:59
とりあえずフィルターは掛かっているようです。カットオフの変更が作用しているかどうかは、明日オシロを見て確認します。
ありがとうございました。
Re: DIV5142 2way の電子ボリューム - ヒロ
2023/09/15 (Fri) 23:06:58
もしやとは思いますが、PCM出力端子を間違っていませんか？２WAYの場合は２個のPCM5142を直列で使用しますが、音量調整を行っているのは後段のみなので、前段部分からPCM出力をとるとフィルタはかかりますが、音量調整はかからないです。
Re: DIV5142 2way の電子ボリューム - shinnari
2023/09/16 (Sat) 11:40:25
ありがとうございます。PCM出力はCN3、5から取り出しており間違いはないようです。改造部分のハンダづけ、SCL、SDAまわりのパターン、クロスオーバー周波数変更時の動作など少し腰を据えてチェックしてご報告させていただきます。ありがとうございました。
Re: DIV5142 2way の電子ボリューム - ヒロ
2023/09/16 (Sat) 12:11:43
ちょっと私もうろ覚えなところがあったのですが、
過去の記事を確認してみましたが、
DAC5142のアナログ出力段では音量変更できますが、
I2S出力にはその機能は持たせられていないと思います。

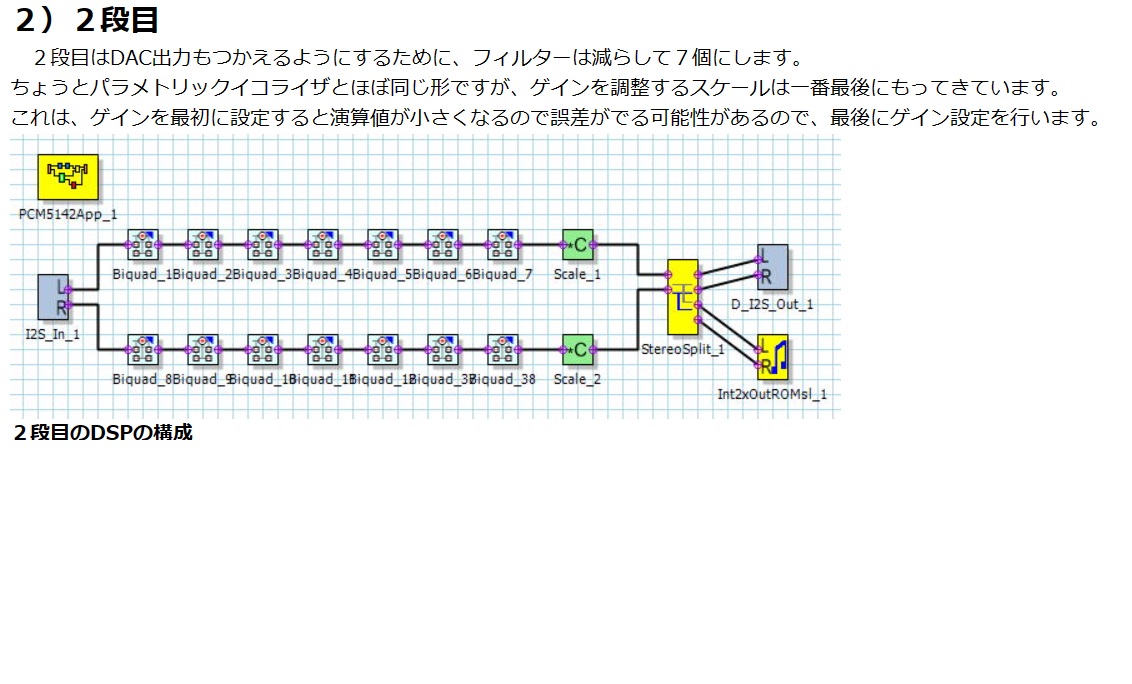

図の緑の枠（Scale）がレベル差設定で、全体の音量
設定は黄色の音符マークのあるアナログ出力段になっているはずです。
http://www.easyaudiokit.com/bekkan2020/high-order-2WAY/try_it.html
Re: DIV5142 2way の電子ボリューム - shinnari
2023/09/16 (Sat) 12:39:58
なるほど、だとするとやはりDAC4493PAにVRで分圧した結果を配分するしかなさそうですね。ありがとうございました。
Re: DIV5142 2way の電子ボリューム - ヒロ
2023/09/16 (Sat) 12:56:46
はい。ボリューム調整はDAC449A側で行った方がオーバサンプリングが行われるので精度が保てます。DAC5142のSacle箱でボリューム調整を行うと小音量時にはビット欠けの影響がでてきますので。
Re: DIV5142 2way の電子ボリューム - shinnari
2023/09/16 (Sat) 13:04:11
VRの分圧結果はDIV5142にも分配するつもりです。LCDに表示され、なおかつビット欠けが起きないいいとこ取りにすることが出来そうです。ありがとうございました。
