Simple Entry DAC for DUAL AK4490 I2Cエラーについて - しろねこ
2025/06/04 (Wed) 13:44:25
こんにちは、お世話になります。
先日、Simple Entry DAC for DUAL AK4490 を組み立てました。
電源投入したところ、I2Cエラーとなり起動出来ません。
エラー表示内容は、20 03, 20 04C, 24 01, 24 01B, 24 03, 24 04 等が表示されます。
半田付け不良やクロック、電源等を確認しましたが、今のところ異常は発見出来ず。
(見逃しの可能性は十分ありますが。。。）

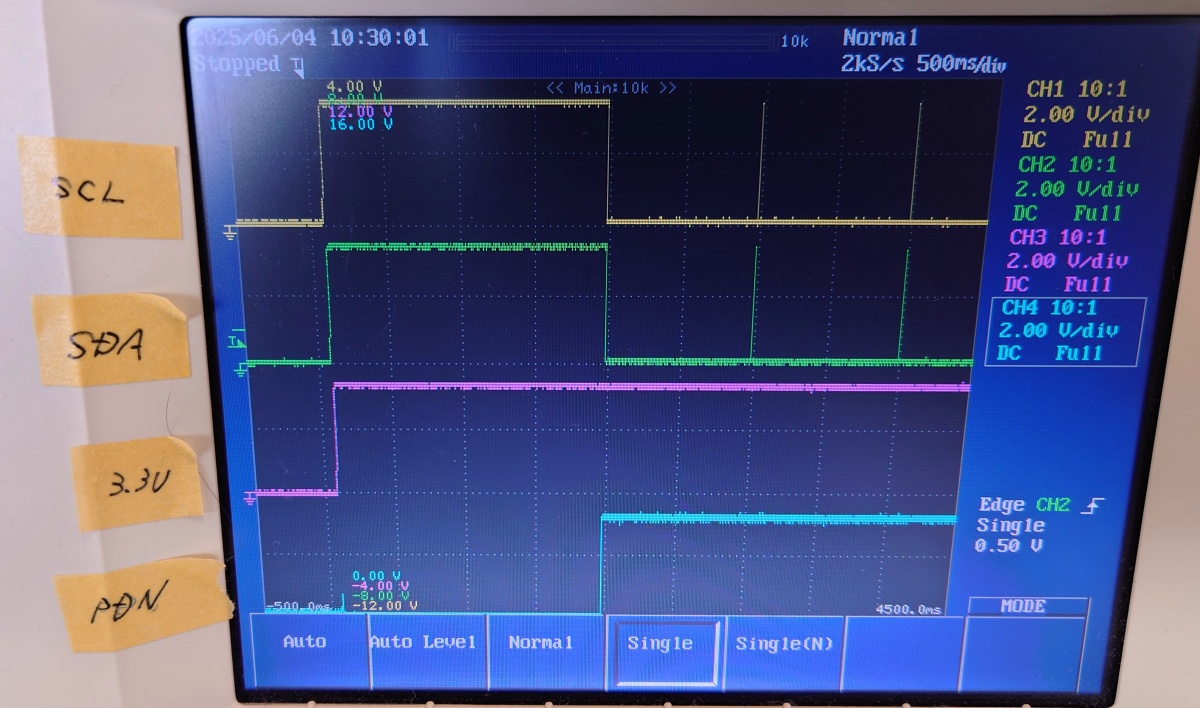

オシロで電源投入時のI2CのSCL、SDAと、起動に関わりそうなPDN端子、3.3V電源の様子を計測しました。
I2C波形はR7,R8のリードで測定していますが、各ICのピンにも波形が来ていることは確認しました。
細い立ち上がりパルス部分は拡大すると、数回のHi,Loを繰り返しているので何らかの通信をしようとしているようです。
5V、VDA5Vも正常に供給出来ています。
クロックも24.576M、10M共に正常に発振しているように見えます。
出力段のオペアンプ電源は供給していません。
何かここからお気づきになるような点はないでしょうか？
お忙しいところ恐縮ですが、ご教示のほど宜しくお願い致します。
Re: Simple Entry DAC for DUAL AK4490 I2Cエラーについて - ヒロ@東京
2025/06/04 (Wed) 19:12:05
時間軸が長すぎて、SCLとSDAの関係がよくわからない点がありますが、SCLとSDAの挙動が同じようにみえます。ひょっとしてSCLとSDA間で短絡していませんか？
Re: Simple Entry DAC for DUAL AK4490 I2Cエラーについて - しろねこ
2025/06/05 (Thu) 09:38:03

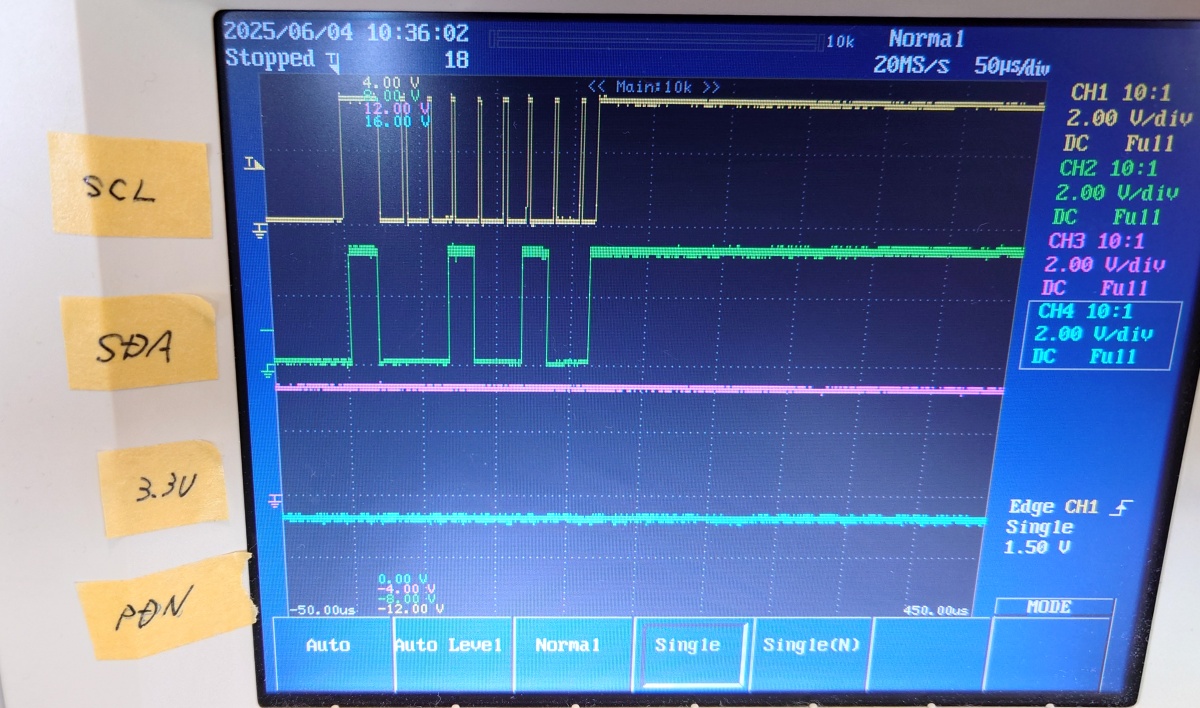

私もそれを疑ったのですが、時間軸を50μsにて観測すると、添付の写真のようになります。
SCL,SDAは別の挙動をしているのですよね…。
他に必要な波形がありましたら仰ってください。
よろしくお願いします。
Re: Simple Entry DAC for DUAL AK4490 I2Cエラーについて - ヒロ
2025/06/05 (Thu) 21:55:14
IC2の通信前後のレベルが最初の図ではＬＯＷに張り付いて、２つ目の図では最初はＬＯＷレベルで終了後にＨＩＧＨレベルに張り付いていますね。正常なら通信前後ともＨＩＧＨレベルになるはずです。まったくＡＫ４４９０が無反応で、かつ通信前後のレベルがＳＣＬの影響をうけている状態です。どうすればこんな状態になるのか見当がつきません。ICの向きを間違えたらこうなるかな～と思ったりですが・・・・。
Re: Simple Entry DAC for DUAL AK4490 I2Cエラーについて - しろねこ
2025/06/06 (Fri) 11:47:04
そうですよね…謎の通信状況(苦笑)
ICの向きも半田付けも問題ないですし、半田パッドでなくピン部分にプローブを当ててもちゃんと波形は来ているので、導通も問題ないんです。
支給頂いたICをよく見ると、AK4490REQですね…
この基板を開発されたときのバージョンは、AK4490EQだったのでは？
と思ってデータシートを見比べたら、差を発見しました。
1番ピンが、4490EQの時はNCとなっていてGNDに接続。
ところが4490REQでは機能ピンになっていて、どうやらDVDDのデカップリングコンデンサを接続するように変更されている？
パターンを切って1005サイズのセラコン1uFを付けたら、見事に動き出しました！
と言う事で、4490REQを使用するならば、基板パターン変更と部品追加が必要なようです。
ご相談に乗って頂いて、ありがとうございました。
Re: Simple Entry DAC for DUAL AK4490 I2Cエラーについて - ヒロ
2025/06/06 (Fri) 14:28:58
これは大変失礼しました。
AK4490とAK4490Rの誤混入のようです（注文時に型番を間違えたかも）。
以前の検討で両者に違いがあることはわかっていたのですが、うっかりしていたのかもしれません。
http://www.easyaudiokit.com/bekkan2022/TeaTime2022/ak_comp/ak_dac_compare.html
Re: Simple Entry DAC for DUAL AK4490 I2Cエラーについて - しろねこ
2025/06/06 (Fri) 17:46:45
なるほど。
Rの有り無しで、けっこう違いがあるんですね…
その他の異なるピンの機能、16/18ピンを確認すると、現回路のままで特に問題ないですかね。
レジスタマップは基本同じ、AK4490Rで機能追加？
なのかもしれませんが、拡張された形の様なので
実用上は問題ないとみて良いですか？
Re: Simple Entry DAC for DUAL AK4490 I2Cエラーについて - ヒロ
2025/06/06 (Fri) 19:33:21
>その他の異なるピンの機能、16/18ピンを確認すると、現回路のままで特に問題ないですかね。
大丈夫のようです。
＞実用上は問題ないとみて良いですか？
拡張機能はアクセスしていないので大丈夫です。
Re: Simple Entry DAC for DUAL AK4490 I2Cエラーについて - しろねこ
2025/06/08 (Sun) 22:46:43
こんばんは。
了解しました、無事によい音を楽しめています。
ありがとうございました！
