正出力定電圧電源基板(TYPE-E)の出力容量について - kkumax
2025/06/22 (Sun) 12:02:39
(初心者変な質問で申し訳ないですm(_ _)m)
出力トランジスタはTIP31Cを使用しています。
3.3V出力に設定して1A程度の負荷を繋いでみると
電圧がドロップしてヒートシンクが熱くなります。
安定した出力で3.3Vで1.5A〜2Aを取り出すために
何か良い改造？方法を教えていただけないでしょうか？
Re: 正出力定電圧電源基板(TYPE-E)の出力容量について - ヒロ
2025/06/22 (Sun) 21:20:14
>電圧がドロップして
おそらくhFE（増幅率）が不足しているでしょう。
TIP31CのhFEは30くらい。前段の2SC1815のhFEが200-300程度としても全体で6000-9000くらいでしょう。
差動増幅段で制御できる電流が0.1mA程度とすると最大で0.6～0.9A程度と思います。2Aにしようと思えば、３段のダーリントンは必要でしょう。となると、TIP31Cをダーリントンタイプに変更でしょうか。
あとは、発生する熱を放熱するための熱容量の大きな放熱板が必要です。
Re: 正出力定電圧電源基板(TYPE-E)の出力容量について - kkumax
2025/06/22 (Sun) 22:28:35
30 x 300 = 9000 9000 x 0.0001 = 0.9A という事ですね(自信は無いけど(笑)
という事であれば
hFEが100程度あればOKという事で合ってますか？
Re: 正出力定電圧電源基板(TYPE-E)の出力容量について - ヒロ
2025/06/23 (Mon) 09:31:48
ダーリントンをつかえば、もれなく数1000のhFEになりますから、適当なものを探せばいいかと思います。秋月でもTO220パッケージのダーリントンTRが多数でています。
Re: 正出力定電圧電源基板(TYPE-E)の出力容量について - kkumax
2025/06/24 (Tue) 11:00:30
ありがとうございます。
Q5 2SC3133
Q6 2SD1415B(直流電流増幅率min.：2000)
でテストしています。
負荷を接続すると20mV程度ドロップしますが
実用上は問題無い様な？感じです。

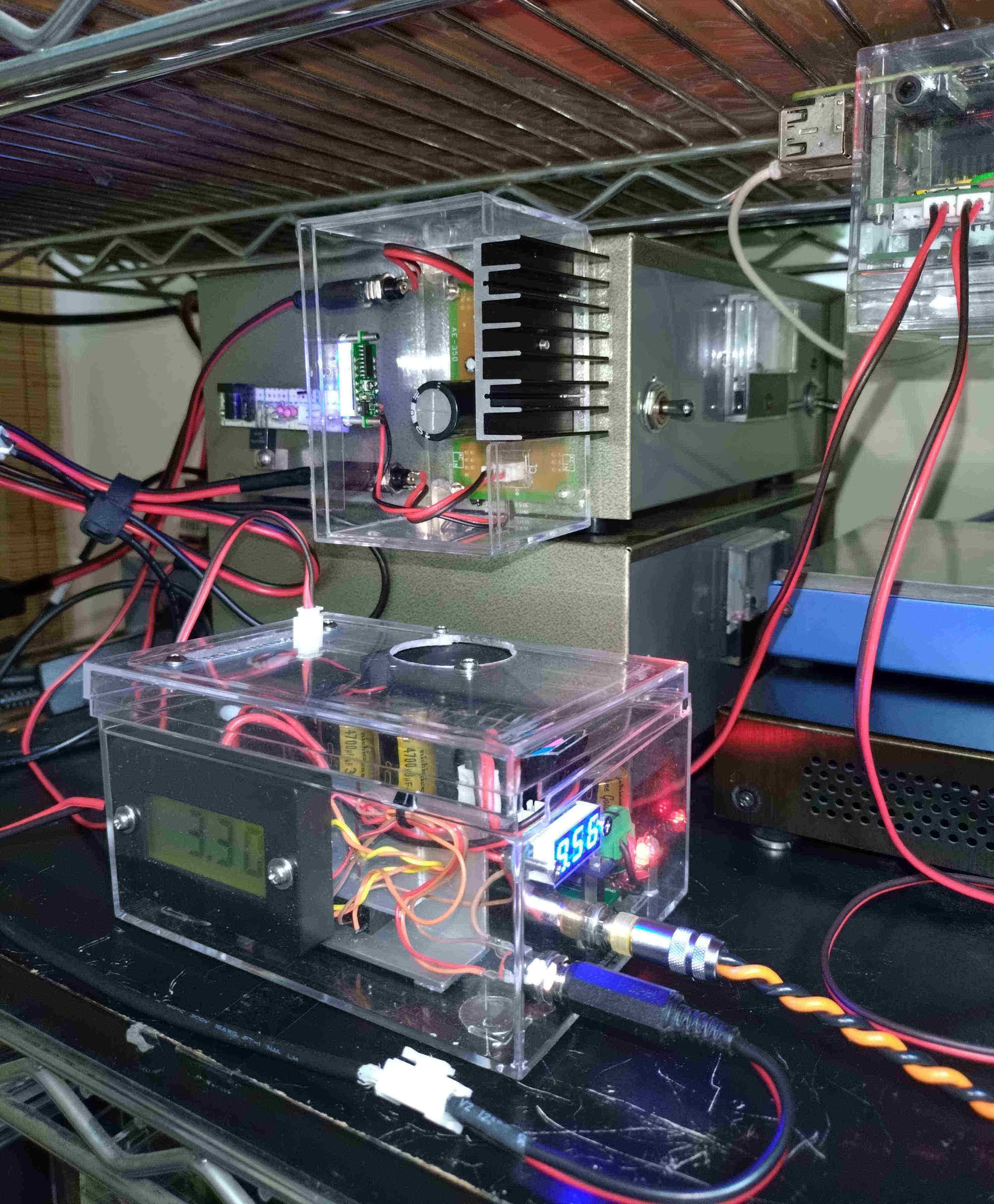

ヒートシンクはチンチンに熱くなるのですが更に大型なモノは手持ちがなく
とりあえず12Vの小型ファンを取り付けて連続運転しています。
